На Рисунок (a) одна из граней

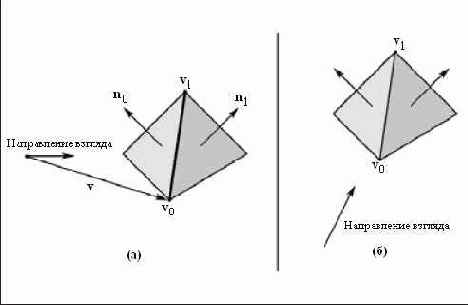

Рисунок 17.8. На Рисунок (a) одна из граней, совместно использующих край, образованный вершинами v0 и v1 является фронтальной, а другая — обратной, следовательно край является частью силуэта. На Рисунок (б) обе грани, совместно использующие край, образованный вершинами v0 и v1 являются фронтальными и, следовательно, край не является частью силуэта
<
Из вышеприведенного материала следует, что для того, чтобы определить является ли вершина частью силуэта, нам надо знать векторы нормалей граней face0 и face1, к которым относится данная вершина. Это отражено в структуре данных вершины края:
struct VS_INPUT { vector position : POSITION; vector normal : NORMAL0; vector faceNormal1 : NORMAL1; vector faceNormal2 : NORMAL2; };
Первые два компонента мы уже обсуждали, но сейчас настало время взглянуть на два дополнительных вектора нормали — faceNormal1 и faceNormal2. Эти векторы являются нормалями тех двух граней на стыке которых находится рассматриваемый край, а именно face0 и face1.
Математическая часть проверки, является ли вершина частью силуэта, заключается в следующем. Предположим, мы находимся в пространстве вида. Пусть v — это вектор, направленный от начала координат до проверяемой вершины (Рисунок 17.8). Пусть n0 — это нормаль грани face0, а n1 — нормаль грани face1. Тогда вершина является частью силуэта, если следующее сравнение истино:
